车辆外廓尺寸自动测试仪
GB7258《机动车运行安全技术条件》
GB38900《机动车安全技术检验项目和方法》
产品介绍

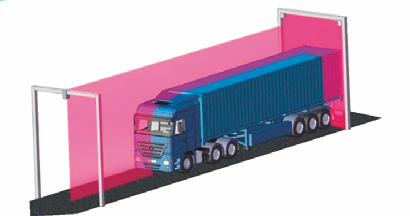

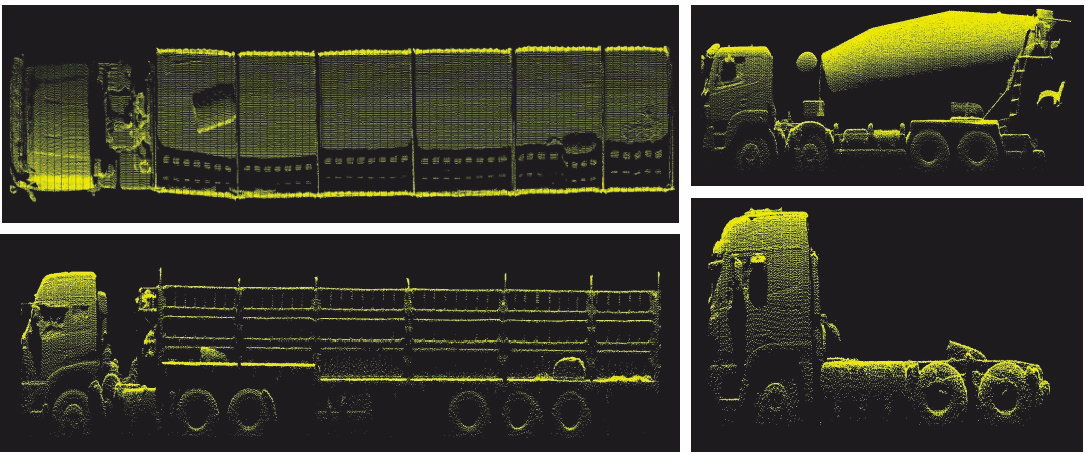

汽车外廓自动检测系统符合最新国标要求。基于先进的计算机实时立体视觉技术，集光学、电子、计算机等高科技于一体。在攻克一系列核心技术的基础上，开发的全自动、可视化、网络化的外廓尺寸测量系统；采用激光雷达产品，结合自主知识产权的激光点云降噪算法等，可全面过滤车辆行驶中的车身抖动、后视镜等因素带来的干扰动态测量通行车辆的长宽高；同时还可以输出其他数据，列出如下：车身长度、形状：车身高度；车头高度、斜度、弧度、形状；车身侧面弧度、形状车尾尺寸形状；车辆行驶速度。
主要参数
·自动化程度高:全自动测量车辆外廓长、宽、高等尺寸,测量过程无需人工干预;
·速度快:自主知识产权软件,运行在高性能工业计算机上,数据处理时间≤0.2秒
·测量精度高:与采用视频、光栅等技术原理的同类产品相比较,激光雷达产品的测呈精度要远远高千其它产品。检测过程可视化。
·实用性强:采用“不停车”通过式检测方法,对驾驶员操作要求低,设备安装不占用场地;
·网络化接口:系统软件与车辆检测网络连接联动,方便控制以及数据交换;
·具有故障自检功能
·安装方式灵活；全天候工作，不受天气气候影响
技术参数
|
型号 Model |
CTWC-K |
|
检测方式 Test Mode |
非接触式检测 Non contact dynamic |
|
分辨率 Resolution |
1mm |
|
长度检测范围 Length Test Range |
2-60m |
|
宽度检测范围 Width Test Range |
1.5-6M |
|
高度检测范围 Height Test Range |
1.2-8m |
|
综合测量误差 Dimension(L × W × H) Accuracy |
≤ ±0.8% |
|
供电 Power Supply |
AC220V ± 20% 50/60Hz ± 5% |
|
接口 Protocol |
RS-232/485/422/RJ-45 |
|
激光雷达扫描装置 Laser Radar Scanning Unit |
三个激光雷达扇面扫描 3 pcs auto movement |
|
使用环境温度 Operating temperature |
-55°C ~+70°C |
|
使用环境湿度 Environmental humidity |
≤ 98% |
|
车速范围 Speed range |
0 ~ 100 KM |
|
耗电量 Power Consumption |
≤ 100W |

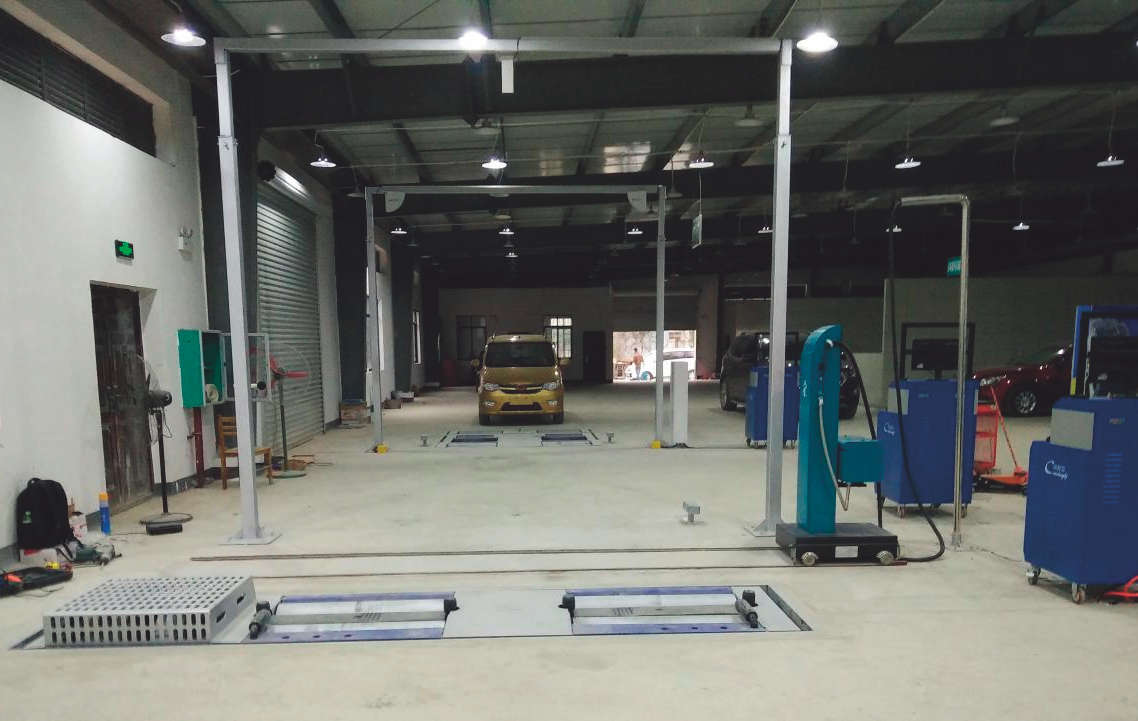

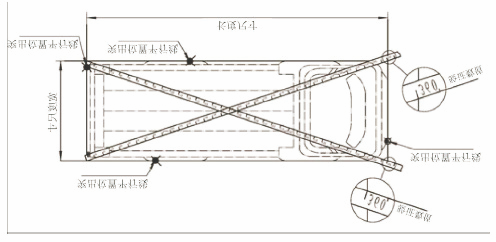

环保检测线平面布局简图：
客户案例
|
|
|
常见问题
Q1：外廓尺寸测量仪是激光还是光幕的？哪个更准？
A1：本产品采用激光雷达技术，精度±10mm，优于光幕式（±20-30mm）。激光雷达不受雨雾干扰，支持动态测量（车辆5km/h通过），光幕式在恶劣天气下易误报。
Q2：测量时车辆需要停车还是通过式？对引车员要求高吗？
A2：通过式测量，车辆以3-7km/h匀速驶过即可，无需停车对中。系统自动捕捉车身轮廓，引车员只需直线行驶，操作简单。
Q3：设备能测哪些车型？挂车、低平板车能测吗？
A3：可测所有车型：轿车、客车、货车、挂车、低平板车，最大测量长度30米，宽度4米，高度5米。外廓尺寸超限自动报警。
Q4：激光雷达长期使用后精度会下降吗？需要定期校准吗？
A4：激光雷达无机械磨损，精度长期稳定。建议每半年用标准长度车（已知尺寸）验证一次，偏差超过±15mm时通过软件一键校准，10分钟完成。
Q5：设备能在露天使用吗？下雨天或强光下会不会失效？
A5：可以。激光雷达防护等级IP67，防雨防尘。强光下内置滤波算法，不受阳光干扰。全天候工作，无需雨棚。
Q6：测量数据能联网上传监管平台吗？兼容现有检测系统吗？
A6：可以。系统标配以太网接口，支持Modbus、TCP/IP等协议，与检测站管理系统、车管所平台无缝对接，数据自动上传。
